Газосепараторы предназначены для очистки природного газа от различных примесей, попадающих в него во время добычи или при перевозке. Это устройство служит для отделения конденсата (мельчайших капель) и жидких углеродов, снижающих качество изначального материала. Аппараты широко применяются для осуществления процессов переработки и утилизации удаленных частиц. Системы также обеспечивают безопасность естественного газа в ходе транспортировки. Качественный газосепаратор должен выполнять ряд обязательных функций:

• - рассеивание энергии движения газа и контроль операции;
• - защита от вторичного попадания жидкости в газ;
• - снижение скорости подачи жидкости и газа с целью выполнить их гравитационное разделение на ранней стадии;
• - удерживание жидкости достаточно долгое время, чтобы очистить растворенный газ от примесей, жидкого углерода;
• - оборудование регулятором уровня, предохранительным клапаном, датчиками давления и другими устройствами;
• - оснащенность отверстиями оптимального размера для поступления и выведения газа и жидкости;
• - провиантирование камерами для накопления жидкостей, а также специальным отделением, служащим для осаждения капель.

ООО Химмаш изготавливает вертикальные газовые сепараторы в соответствии с необходимыми требованиями ТУ 3683-039-00220322-2009. Устройства отечественного производства отвечают ОСТ26-02-2059-79.

Устройство изготавливается из углеродной или легированной стали. Движение газа в сепараторе (обычно агрегат имеет цилиндрическую форму) осуществляется при помощи тангенциального ввода и конструкции змеевика, находящегося внутри. Различают несколько видов газосепараторов: вертикальные, горизонтальные, сферические, сетчатые. Техника разделяется на двух- и трехфазную. Также газовые сепараторы отличаются исходя из давления.

Цилиндрический сетчатый газосепаратор с фланцем, диаметр которого варьируется между 600 и 800 мм, является оптимальным для эксплуатации при газовом давлении 1,6-6.4 МПа. Цилиндрический газовый сепаратор с корпусным фланцем большего размера (1200, 1600, 2000 мм) предназначает для работ при давлении газа 0,6-4 МПа. Оборудование, обладающее рабочим давлением свыше 6,3 МПа, обеспечивает предыдущую очистку газа. Завершающая процедура по очищению проходит при помощи газосепараторов 2-ой степени – под более высоким давлением – до 8,8 МПа.

Область применения газосепараторов достаточно широка. Устройства используют в нефтедобывающей промышленности, при добыче нефтяного газа. Газовые сепараторы являются неотъемлемой техникой заводов по переработке нефти, выполняют важную роль в поземных хранилищах газа. Аппарат необходим и для подготовки газа перед транспортировкой его по магистральным трубопроводным системам. Такое техническое оснащение устанавливается во всех климатических зонах.

Поставка газосепарторов ГС в г. Ульяновск осуществляется из Пензы

Газосепараторы первого типа имеют производительность до 0,95 млн кубометров в сутки. Вертикальный газовый сепаратор второго типа обеспечивает очистку 5,6 млн кубометров за тот же период времени. Газосепаратор гс 1 сохраняет работоспособность в широком диапазоне температур – от минус 30?С до +100?С. Отечественные газосепараторы устанавливаются в географических зонах Российской Федерации с первой по пятую. Допускаемая сейсмичность – до 9 баллов включительно. Вертикальный газовый сепаратор может работать и в условиях Крайнего Севера. В этом случае газосепараторы оснащаются специальным подогревателем.

Параметры и размеры газосепараторов типа 1

Параметры и размеры газосепараторов типа 2

Материальное исполнение основных элементов газосепараторов

*1 минимальная допустимая температура стенки газосепараторов, находящихся под давлением:

исполнение 1 – 233 К (- 40 °С), исполнение 2 – 213 К (- 60 °С).

*2 допускается применение других марок сталей с пределами применения по ОСТ 26-291-71.

*3 сетчатый рукав насадок и коагуляторов по ТУ 14-4-681-76, ТУ 26-02-354-76.

Пример условного обозначения газосепаратора сетчатого типа I на условное давление 6,4 МПа (64 кгс/см2), O 800 мм, материального исполнения 1:

ГС 1-6, 4-800-1 ОСТ 26-02-2059-79

Обозначение того же газосепаратора в случае его термообработки по условиям коррозионного растрескивания:

ГС 1-6, 4-800-1-Т ОСТ 26-02-2059-79

Обозначение того же газосепаратора, подлежащего теплоизоляции:

ГС 1-6, 4-800-1-И ОСТ 26-02-2059-79

Обозначение того же газосепаратора в случае его термообработки и теплоизоляции:

ГС 1-6, 4-800-1-Т-И ОСТ 26-02-2059-79

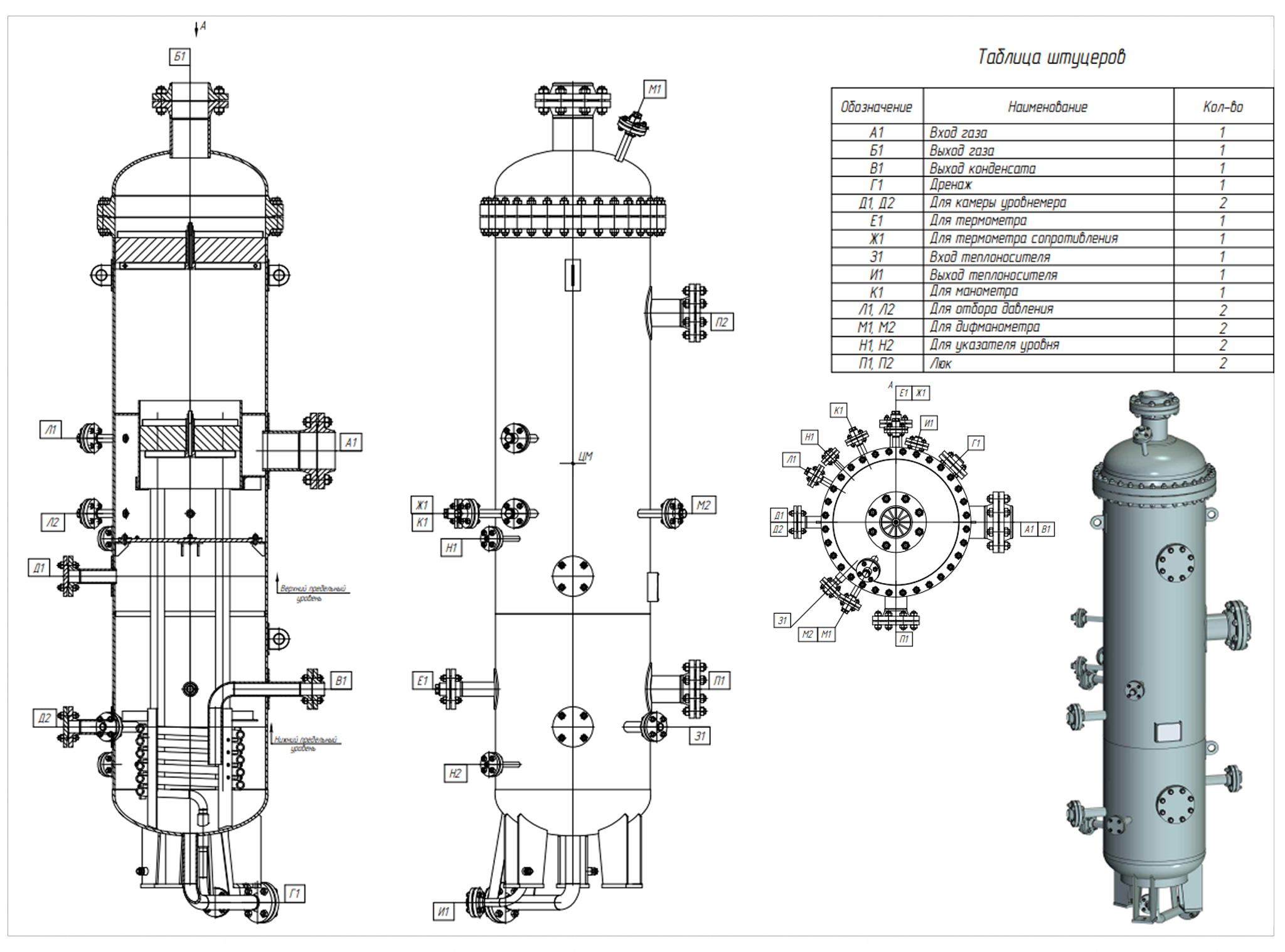

Назначение и условные проходы штуцеров и люков газосепараторов типа 1, 2

Маркировка

Отечественный газосепаратор сетчатый маркируется следующим образом:

ГС-Т-Ру-Dу-М-И
где:

• ГС означает наименование устройства;
• Т – тип сепаратора;
• Ру – давление газа;
• Dу – внутренний диаметр. Отечественные газосепараторы выпускаются с диаметрами от 600 до 2000 мм. При необходимости возможно производство сепаратора газа другого размера по индивидуальному проекту;
• М – материальное исполнение. Газосепаратор ГС 1 изготавливается из стали 09Г2С-6 или 09Г2С-8;
• И – наличие теплоизоляции. При работе в условиях низких температур фильтр сепаратор газа покрывается теплоизолирующим материалом.

Газосепаратор типа 1

1 - корпус, 2 - днище, 3 - опора, 4 - подогреватель, 5 - насадка, 6 - коагулятор, лист защитный

Газосепаратор типа 2

1 - корпус, 2 - днище, 3 - опора, 4 - подогреватель, 5 - насадка, 6 - коагулятор, лист защитный
